制造业知识分享、信息发布平台-兴盛制造网 Email: 206027815@qq.com

导电炭黑SP链状或葡萄状粒子结构,提高材料的电子导电率

分类: 材料加工 浏览量: 留言数: 612

锂电池导电剂sp技术指标:天津优盟导电炭黑SP在扫描电镜下呈链状或葡萄状,单个炭黑颗粒具有非常大的比表面积。比石墨有更好的离子和电子导电能力,炭黑颗粒的高比表面积,堆积紧密有利于颗粒之间紧密接触在一起,组成了电极中的导电网络,有利于电解质的吸附而提高离子电导率。另外,炭一次颗粒团聚形成支链结构,能够与活性材料形成链式导电结构,有助于提高材料的电子导电率。比表面较大带来的工艺问题是分散困难、具有较强的吸油性,这就需要通过改善活物质、导电剂的混料工艺来提高其分散性,并将炭黑量控制在一定范围内(通常是1.5%以下)。在电池中它可以起到吸液保液的作用。

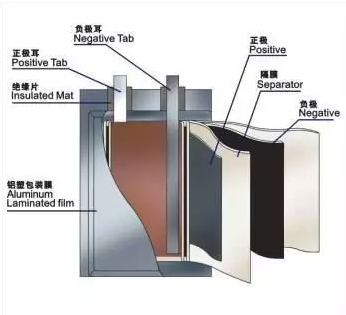

导电炭黑SP链状或葡萄状粒子结构,提高材料的电子导电率

测试项目

指标

粒径(nm)

35±3

吸油量(ml/100g)

290±3

BET比表面积(㎡/g)

62±3

电阻率(Ω·m)

≤2.5

加热减量/%

≤0.3

灰分/%

≤0.01

目前导电炭黑还是以常规导电剂SP为主。导电炭黑具有独特的支链状形态。这种形态的优点在于,导电体导电接触点多,支链形成较多导电通路,因而只需很少的添加量即可达到极高的导电率,其他碳黑多为圆球状或片状,故需要很高的添加量才能达到所需的电性。

导电炭黑SP链状或葡萄状粒子结构,提高材料的电子导电率

本文地址: https://www.xsyiq.com/612.html
网站内容如侵犯了您的权益,请联系我们删除。

标签: 上一篇: 下一篇:
